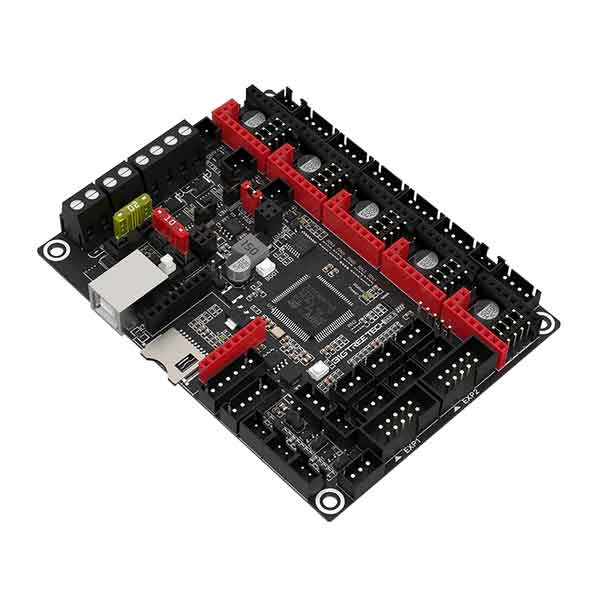

【製品仕様書】
■サイズ： 110mm x85mm
■設置穴の中心間の距離： 102mm * 76mm
■マイクロプロセッサ： ARM Cortex-MT CPU STM32H743VIT6
■入力電圧： DC12V-DC24V
■論理電圧： DC 3.3V
■ファームウェアのサポート：Marlin/Klipperファームウェア
■WIFIインターフェース： ESP-12S, ESP-07S, ESP32
■ファンインターフェース： 3つの PWM ファン、2つの常時オンファン
■拡張インターフェース： Servos, Probe, PS-ON, PWR-DET, Fil-DET, CAN FD
■モータードライバー： TMC5160, TMC2209, TM口225, TMC2226, TMC2208, TMC2130, ST820, LV8729, DRV8825, A4988などをサポートし、モータードライブに外部接続できます。
■サポートされているステッパードライバーインターフェイス： SPI、UART、STEP / DIR
■モータードライバーソケット： X、Y、Z（二重Z軸）、E0、E1、5チャネル（各チャネルには閉ループドライブインターフェイスもあります）
■温度センサーインターフェース： TH0、TH1、TB。3チャンネル、100K NTC（熱抵抗）
■ディスプレイインターフェース： シリアルタッチスクリーン、SPIタッチスクリーン、LCDディスプレイ
■PC通信インターフェース： 設定可能なボーを備えたUSBタイプA
■コマンドファイル形式のサポート： GコードまたはインストールされているOSに応じて
■サポートされているキネマティクス： XYZ、delta、kossel、Ultimaker、corexyなど。
■推奨ソフトウェア： Cura、Simplify3D、pronterface、Repetier-host、Makerware
＜注意が必要な事項＞
■1. USB電源またはオンボード電源のいずれかを選択できるジャンパーを挿入して、2つのオプションのいずれかを選択する必要があります。挿入しないと、マザーボードのロジックセクションに電力が供給されず、電源LEDが点灯しません。
■2.メインボードに接続されているホットベッドの電力は10A以下である必要があります。高出力のホットベッドを使用する場合は、24V電源を備えたホットベッドを選択し、24Vを使用してメインボードに電力を供給することをお勧めします。
■3. SPI WiFi（RRF用）またはUディスク機能の選択を可能にするジャンパーを挿入して、少なくとも1つのオプションを選択する必要があります。
■4.ドライバー反転防止挿入機能は、BIGTREETECHが新開発した機能です。現在、Marlinファームウェアでのみサポートされているため、RRFファームウェアを使用している場合は使用できません。したがって、Marlinファームウェアを使用していない場合は、ドライバーやマザーボードに損傷を与えないように、ドライバーが正しく挿入されているかどうかを注意深く確認してください。お客様は、最初にMarlinファームウェアをインストールし、ハードウェアのインストールが正しいことを確認した後でRRFファームウェアをインストールすることもできます。
■5.このマザーボードは、挿入後にカードを押してもイジェクトしないプッシュプルタイプのSDスロットを使用しています。取付ストロークはプッシュプッシュ式SDスロットよりもはるかに短いため、カードの出し入れは丁寧に行ってください。SDカードの取り扱いを誤った場合の返品はお受けできません。
